기온과 작물 잎 및 토양 표면온도의 변화양상 분석

1. 서 론

자연현상을 연구함에 있어 온도라는 요인은 어느 분야에서도 빼놓을 수 없는 중요한 요인이라 해도 과언이 아닐 것이다. 기후변화와 관련된 현상 분석을 위한 모형(Model)의 활용에서도 온도 요인은 필수 입력요인이다(Watson & Challinor, 2013; Ye et al., 2013; Kim et al., 2014). 특히 기후의 영향을 절대적으로 받는 농업분야에서는 많은 작물 모형(Crop Model)이 개발되어 활용되고 있으며(Wiliams et al, 1984; Brisson et al., 2003; Jones et al., 2003; Challinor et al., 2005; Bhatia et al., 2006; Challinor et al., 2007; Challinor et al., 2009; Balkovic et al., 2013), 지구온난화는 작물생육에 긍정적인 면도 있으나, 부정적 영향을 받을 것으로 예측되기도 한다(Lobell et al., 2008; Lim, 2013; IPCC, 2014; Lim et al., 2015).

대기-식물-토양의 연속 계는 시기별뿐 아니라, 하루 중에도 시시각각 태양열의 flux가 달라 그 온도 또한 시시각각 변하고 있다. 태양복사에 의해 전달된 열은 대기-식물-토양의 연속계에서 그 열 교환 작용과 함께 상호 높은 연관성을 갖고 변하게 된다. 대기-식물-토양의 연속 계에서 열 이동의 원동력은 상호간의 온도 차이이므로 기온, 식물 및 토양의 온도 변화 양상을 구명함은 매우 중요하다고 할 수 있다(Eom et al., 2014).

특히, 작물 재배지의 토양 온도는 작물 생육에 영향을 미치는 가장 중요한 요인 중 하나이다.

작물 흡수(吸水)를 위한 토양양분의 용해 정도는 토양온도 상태에 따라 크게 달라지며, 토양수분의 밀도와 점도(viscosity)는 토양온도에 따라 달라지므로, 토양수분특성곡선(soil moisture characteristic curve) 및 Hydraulic conductivity function은 토양 온도의 영향을 크게 받는다. 또한 토양온도는 토양과 대기의 경계면(토양 표면)에 영향 주는 기상 상황의 변화에 의하여 끊임없이 변하고 있다(Lal & Shukla, 2004).

작물의 온도 또한 내부 열 흐름과 함께 대기와의 경계면에 복사되는 태양열 및 토양으로부터 반사되는 반사열 등 여러 요인에 의하여 변하지만, 이 흐름의 결과로 나타나는 것이 작물 잎 표면 온도라고 볼 수 있으므로, 작물 잎 표면온도는 기온과 토양 표면온도와 함께 작물 생육뿐만 아니라, 기상학적 차원에서도 대단히 중요한 의미를 갖는다고 할 수 있다.

온도 변화를 연구함에 있어 그 절대적인 온도의 변화양상은 지역별, 시기별 및 작물별로 그 양상이 사뭇 다르게 나타난다. 이와 같은 경우 이들을 상대 비교가 가능토록 하는 방법 중 하나가 scaling technique(Hillel & Erick, 1990; Eom & Eom, 2008; Eom & Eom. 2013)이며, 이는 어느 일정한 조건에서 측정한 온도의 변화 양상이 다른 조건에서도 적용될 수 있는 변환계수 즉 scale factor를 구하여 이를 기준치로 삼아 비교 분석하는 방법이다.

따라서 본 연구에서는 기상대의 기온 data와 함께 5개 공시작물의 포장 재배시험을 통하여 작물 잎 표면온도 및 토양 표면온도를 monitoring하여 그 변화 양상에 대하여 상호 비교 분석하고, 아울러 기온과 토양 표면온도를 이용하여 작물 잎 표면온도를 추정코자 하였으며, 또한 scale factor를 이용하여 이들 온도의 일중 변화 양상을 구명코자 하였다.

2. 재료 및 방법

2.2 Data 해석의 이론적 배경

본 연구에서 대기와 작물 잎 및 토양의 온도 변화는 장기적으로 Fig. 1과 같이 변해가며, 일중 변화는 Fig. 1의 1개 cycle의 형태인 sine 함수로 나타낼 수 있다는 연구 결과(Lal, 2004)에 그 근거를 두고, 식 (1)과 같은 sine 함수를 이용한 온도 변화 추정식을 설정하였다.

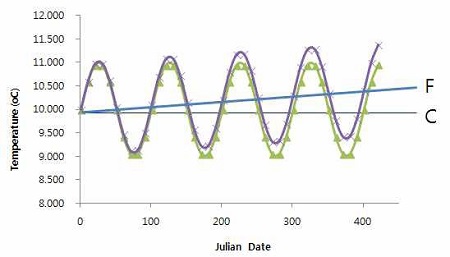

Fig. 1.

Schematic of annual and diurnal change pattern in temperature.

$\[ T\left(X\right)=a\times \text{sin}\left[b\times \left(X+C\right)\right]+d \]$

(1)

(단, X는 julian date or E&E time(Eom & Eom, 2013), a, b, C, d는 계수 임)

조사된 온도 요인별 상호 상관 분석은 회귀상관분석법에 의하였으며, 기온(T[A]), 작물 잎 표면온도(T[L]), 토양 표면온도(T[S]) 및 멀칭 비닐 표면온도 (T[V]), 기온과 작물 잎 표면온도의 차이(T[A-L]), 토양 표면온도와 기온의 차이(T[S-A]), 토양 표면온도와 작물 잎 표면온도와의 차이(T[S-L]) 비닐 표면온도와 기온의 차이(T[V-A]), 비닐 표면온도와 작물 잎 표면온도와의 차이(T[V-L]) 등을 변량으로 하여 상호 관련성을 분석하여 작물별 온도 요인 간 상호 상관계수 matrix를 작성하였다.

작물 잎 표면온도를 추정하기 위하여, (i) 기온과 작물 잎 표면온도의 상관회귀식 (2)를 이용한 경우와 (ii) 토양 표면온도와 기온의 차이(T[S-A])와 토양 표면온도와 작물 잎 표면온도와의 차이(T[S-L])의 상관회귀식 및 비닐 표면온도와 기온의 차이(T[V-A])와 비닐 표면온도와 작물 잎 표면온도와의 차이(T[V-L])의 상관회귀식 식 (4)를 이용한 경우를 비교 분석하였다.

$\[ 즉,\left(\mathrm{i}\right)\mathrm{T}\left[\mathrm{L}\right]=\mathrm{A}\times \mathrm{T}\left[\mathrm{A}\right]+\mathrm{B} \]$

(2)

$\[ \left(\mathrm{i}\mathrm{i}\right)\mathrm{T}\left[\mathrm{S}-\mathrm{L}\right]=\mathrm{a}\times \mathrm{T}\left[\mathrm{S}-\mathrm{A}\right]+\mathrm{b} \]$

(3)

$\[ \text{식}\left(\text{3}\right)\text{의 T}\left[\text{L}\right]\text{에 대한 해 : T}\left[\text{L}\right]\text{=a×T}\left[\text{A}\right]\left(\text{1-a}\right)\text{×T}\left[\text{S}\right]\text{-b} \]$

(4)

또한, 자연과학에서 어떤 현상을 구명하기 위하여, 조사된 변량으로만 해석이 어려울 경우 많이 사용되는 방법이 scaling technique이다. Scaling technique이란 이미 조사 완료된 어느 표준 변량을 이용하여 구명코자 하는 현상과 관련 있는 변환 계수인 scale factor를 구하여 이 scale factor의 특성을 분석하여 목적 현상을 구명코자 시도되는 방법이며, scale factor를 구하는 방법에 따라 dimensional 분석법, inspectional 분석법, similitude 분석법의 3가지로 대별될 수 있다(Eom et al., 1995). Dimensional 분석법은 목적 현상 특성과 관련되는 많은 요인들 상호간의 dimension 관계를 이용하여 scale factor를 구하는 방법이며, Inspectional 분석법은 목적 현상과 관련되는 여러 물리적 법칙을 도입 응용하여 scale factor를 구하는 방법이다. Similitude 분석법은 토양의 구조적 유사성의 가정 하에 토양 수분전도 특성에 관한 Miller & Miller(1955a, 1955b)의 이론에 기초를 두고 조사된 변량을 이용하여 scale factor를 구하는 방법이며, 토양수분 전도의 경우 여러 가지 수학적 모형에 의한 것보다 scale factor에 위한 추정치가 실측치와의 오차가 적었다는 연구결과가 있으며(Reichardt et al., 1972, 1975; Patricia & Nielsen, 1984), scale factor를 구하는 방법 중에서는 상기한 두 가지 방법보다 similitude 분석법에 기초하여 회귀계수 유도에 의한 기법이 가장 활용도가 높다는 연구결과(Russo et al., 1980; Patricia & Nielsen, 1984)에 따라, 본 연구에서도 최고온도[Tm]와 최저온도[Tn]를 이용한 scale factor[Tsc]를 식 (5)와 같이 설정하여 회귀계수 분석하였다.

$\[ \left[\mathrm{Tsc}\right]=\left[\left(\mathrm{Ti}-\mathrm{Tn}\right)/\left(\mathrm{Tm}-\mathrm{Tn}\right)\right] \]$

(5)

3. 결과 및 고찰

3.1 Scale Factor를 이용한 기온의 일중변화 양상

본 연구 기간인 2014년 4월 하순∼9월 하순 동안 아래 식[식 (6)∼(11)]과 같이 시기별 계수만 서로 다른 sine 함수로 산정된 시기별 일중 시각(X)별 기온의 예측치(E[Ta] : Fig. 2의 점 표시)와 실측치(기상대의 기상자료 : Fig. 2의 실선 표시)의 변화 양상은 Fig. 2와 같다.

Fig. 2.

Changes in daily air temperature at at each month from April to September (measured value : line, estimated value : dot).

$\[ 4\mathrm{월\; 하순}:\mathrm{E}\left[\mathrm{Ta}\right]=8.20\times \sin \left(\mathrm{X}+860\right)+17.40 \]$

(6)

$\[ 5\mathrm{월\; 하순}:\mathrm{E}\left[\mathrm{Ta}\right]=6.83\times \sin \left(\mathrm{X}+920\right)+23.83 \]$

(7)

$\[ 6\mathrm{월\; 하순}:\mathrm{E}\left[\mathrm{Ta}\right]=4.76\times \sin \left(\mathrm{X}+945\right)+24.16 \]$

(8)

$\[ 7\mathrm{월\; 하순}:\mathrm{E}\left[\mathrm{Ta}\right]=4.75\times \sin \left(\mathrm{X}+950\right)+26.90 \]$

(9)

$\[ 8\mathrm{월\; 하순}:\mathrm{E}\left[\mathrm{Ta}\right]=3.40\times \sin \left(\mathrm{X}+945\right)+24.70 \]$

(10)

$\[ 9\mathrm{월\; 하순}:\mathrm{E}\left[\mathrm{Ta}\right]=4.15\times \sin \left(\mathrm{X}+910\right)+21.70 \]$

(11)

일중 시각별 실제 기온의 값에 대한 scale factor[식 (5)]를 구하고, scale factor의 실측치와 추정치의 상관관계를 분석한 결과, 고도의 유의성 있는 1 : 1 line 상의 직선적인 상관관계를 보였다(Fig. 3).

Fig. 3.

Relationship between estimated and measured scale factor of the air temperature at each month from April to September.

이와 같은 결과로 볼 때, 온도의 변화 양상을 분석할 경우, 우선은 실제의 측정치를 이용하여 분석하지만, 그 변화양상에 대한 좀 더 많은 정보를 위해서는 본 연구에서의 예처럼 scale factor를 이용하여 그 변화 양상을 분석하는 것도 현상 구명에 큰 도움이 되리라 사료된다.

일중 시각별 기온의 값에 대한 scale factor의 추정치는 시기별 식 (1)의 계수 C 값만 다르며, 이 C 값은 시기별 일중 평균기온(Tavg)과 고도의 유의성 있는 직선적인 상관관계를 보였다(Fig. 4).

Fig. 4.

Relationship between average air temperature and C value of equation (1) at each month from April to September.

이와 같은 결과로 볼 때, 시기별 일 평균기온(Tavg)의 값을 이용하여 일중 시각별 기온의 scale factor 값 [Tsc]을 추정할 수 있으며, 더욱이 최고기온(Tm)과 최저기온(Tn)의 값을 같이 이용할 경우, 식 (1)과 식 (5) 및 식 (12)에 의해 유도되는 식 (13)에 의해 시기별 일중시각별 기온을 추정할 수 있다.

$\[ \mathrm{C}=9.6458\times \left[\mathrm{Tavg}\right]+703.65 \]$

(12)

$\[ \text{E}\left[\text{Ti}\right]\text{=Tn+}\left(\text{Tm-Tn}\right)\text{×}\left[\text{0.5×sin}\left\{\text{X+}\left(\text{9.646 Tvag+703.65}\right)\right\}\text{+0.5}\right] \]$

(13)

3.2 작물 잎 표면온도(엽온)의 일중 시각별 변화 양상

관개 조건 콩, 한발 조건 콩, 배추, 노지 고추 및 비닐멀칭 고추 등 5개 공시 작물에 대하여 2014년 6월 24일 오전 8시부터 6월 25일 오전 8시까지의 24 시간 동안 45분 간격으로 측정한 작물별 일평균 잎 표면온도는 노지 고추 > 멀칭 고추 > 한발 콩 > 관개 콩 > 배추 순으로 높았으며, 그 최고온도와 최저온도의 차이를 뜻하는 범위(Range)는 노지 고추 > 한발 콩 > 관개 콩 > 멀칭 고추 > 배추 순으로 컸다(Table 1).

Table 1.

Average and range of the crop leaf surface temperature (℃)

측정 당일 기온의 일중 시각별 온도의 변화양상은 Fig. 5(a)와 같으며, 기온의 scale factor에 대한 실측치와 추정치는 고도의 유의성 있는 1 : 1 line 상의 직선적인 상관관계를 보였다(Fig. 5(b)).

Fig. 5.

Daily air temperature (line) and estimated air temperature (dot) [a], and relationship between the measured and estimated scale factor [b].

관개 및 한발 조건의 측정 당일 콩 잎 표면온도의 일중 시각별 변화양상은 Fig. 6(a)와 같으며, 그들의 scale factor에 대한 실측치와 추정치는 고도의 유의성 있는 1 : 1 line 상의 직선적인 상관관계를 보였다(Fig. 6(b)). 또한, 관개 및 한발 조건의 콩 모두 scale factor에 대한 회귀 직선의 기울기가 1.0보다 큰 것으로 보아 실제 콩 잎 표면온도보다 over estimation 되었다고 판단된다.

Fig. 6.

Daily leaf surface temperature (line) and estimated leaf surface temperature (dot) [a,c], and relationship between the measured and estimated scale factor [b,d] of soybean for irrigation [a,b] and drought [c,d]

또한, 측정 당일 배추 잎 표면온도의 일중 시각별 변화양상은 Fig. 7(a)와 같으며, 그의 scale factor에 대한 실측치와 추정치는 고도의 유의성 있는 1 : 1 line 상의 직선적인 상관관계를 보였다(Fig. 7(b)). 또한, scale factor에 대한 회귀 직선의 기울기가 1.0보다 작은 것으로 보아 실제 배추 잎 표면온도보다 under estimation 되었다고 판단된다.

Fig. 7.

Daily leaf surface temperature (line) and estimated temperature (dot) [a], and relationship between the measured and estimated scale factor [b] of Chinese cabbage.

노지 및 비닐 멀칭 고추의 측정 당일 잎 표면온도의 일중 시각별 변화양상은 Fig. 8(a, b)와 같으며, 그들의 scale factor에 대한 실측치와 추정치는 고도의 유의성 있는 1 : 1 line 상의 직선적인 상관관계를 보였다(Fig. 8(c)). 또한, scale factor에 대한 회귀 직선의 기울기가 노지 고추의 경우 1.0보다 작은 것으로 보아, 실제 고춧잎 표면온도보다 under estimation 되었고, 비닐 멀칭 고추의 경우 1.0보다 큰 것으로 보아 실제 고춧잎 표면온도보다 over estimation 되었다고 판단된다.

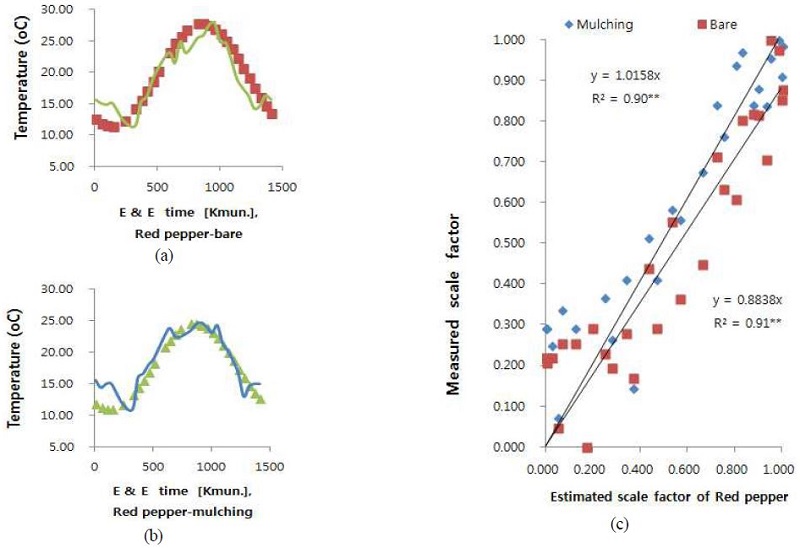

Fig. 8.

Daily leaf surface temperature (line) and estimated leaf surface temperature (dot) of red pepper without mulching [a] and mulching [b] [a, b], and relationship between the measured and estimated scale factor [c].

3.3 작물 잎 표면온도의 시기별 변화 양상

상기 공시 5가지 작물의 생육시기별 작물 잎 표면온도를 monitoring한 결과는 다음과 같다.

3.3.1 콩

3.3.1.1 콩 잎 표면온도 변화 양상

콩 파종 후 15일 경과일부터 150일 경과일까지 135일 간의 평균 온도를 볼 때(Fig. 9), 콩 잎 표면온도는 한발(DrT[Ls]) 및 관개(IrT[Ls])의 경우 모두 기온(T[As])보다 1.0℃ 낮았으나, 토양 표면온도는 한발(DrT[Ss]) 및 관개(IrT[Ss])의 경우 기온(T[As])보다 각각 4.1℃ 및 3.4℃ 더 높았다. 또한 한발의 경우를 관개의 경우와 비교하여 보면, 콩 잎 표면온도는 차이가 없었으나, 토양 표면온도는 0.7℃ 높았다(Table 2). 한편, 기온과 콩 잎 표면온도의 차이는 한발의 경우(DrT[As-Ls])와 관개의 경우(IrT[(As-Ls]) 서로 차이가 없었으며, 토양 표면온도와 기온의 차이는 한발의 경우(DrT[Ss-As])는 관개의 경우(IrT[(Ss-As])보다 0.6℃ 더 높았고, 토양과 콩 잎 표면온도의 차이는 한발의 경우(DrT[Ss-Ls])는 관개의 경우(IrT[(Ss-Ls])보다 또한 0.6℃ 더 높았다(Table 2).

Table 2.

Air and surface temperature of soybean leaf and soil (unit : ℃)

Fig. 9.

Changes in air (Ta10) and surface temperature of soybean leaf (TL10 Dr, TL10 Ir) and soil (TS-10 Dr, TS10 Ir).

3.3.1.2 기온과 한발 콩 잎 및 토양 표면온도의 상관관계

한발 콩 생육기간 135일 간의 평균 기온과 콩 잎 및 토양 표면온도의 상호 상관계수(correlation coefficient)를 볼 때(Table 3), 콩 잎 표면온도(DrT[Ls])는 기온(T[As])과 고도의 유의성 있는 직선적인 상관관계를 보였다[식 (14)]. 이로 볼 때, 한발 조건 콩 잎 표면온도는 기온을 이용하여 추정할 수 있다고 사료된다.

Table 3.

Correlation matrix for soybean with drought

$\[ \begin{array}{c}DrT\left[\text{Ls}\right]=0.9007T\left[\text{As}\right]+1.3866\\ \left(r\text{=}{\text{0.85}}^{\text{**}}\right)\end{array} \]$

(14)

3.3.1.3 기온과 관개 콩 잎 및 토양 표면온도의 상관관계

관개 콩 생육기간 135일 간의 평균 기온과 콩 잎 및 토양 표면온도의 상호 상관계수(correlation coefficient)를 볼 때(Table 4), 콩 잎 표면온도(IrT[Ls])는 기온(T[As])과 고도의 유의성 있는 직선적인 상관관개를 보였다[식 (15)]. 이로 볼 때, 관개 조건 콩 잎 표면온도는 기온을 이용하여 추정할 수 있다고 사료된다.

Table 4.

Correlation matrix for soybean with irrigation

$\[ \begin{array}{c}\mathrm{IrT}\left[\mathrm{Ls}\right]=0.9751\mathrm{T}\left[\mathrm{As}\right]-0.3834\\ \left(r={0.83}^{\mathrm{**}}\right)\end{array} \]$

(15)

3.3.2 배추

3.3.2.1 배추 잎 표면온도 변화 양상

배추 정식 후 14일부터 44일까지 30일간의 평균 온도를 볼 때(Fig. 10), 배추 잎 표면온도(T[Lc])는 기온(T[Ac])보다 6.0℃ 낮았으나, 토양 표면온도(T[Sc])는 기온(T[Ac])보다 4.0℃더 높았다(Table 5).

Table 5.

Air and surface temperature of Chinese cabbage leaf and soil (unit : ℃)

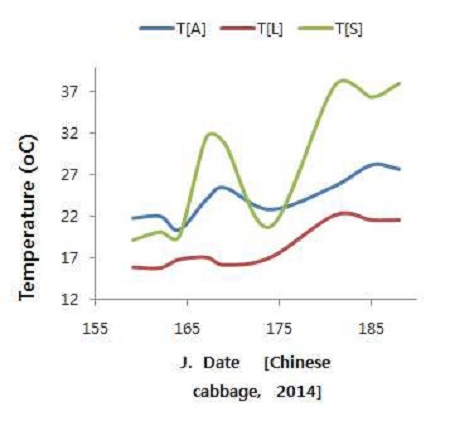

Fig. 10.

Changes in air (T[A]) and surface temperature of Chinese cabbage leaf (T[L]) and soil (T[S]).

3.3.2.2 기온과 배추 잎 및 토양 표면온도의 상관관계

배추 생육기간 30일 간의 평균 기온과 배추 잎 및 토양 표면온도의 상호 상관계수(correlation coefficient)를 볼 때(Table 6), 배추 잎 표면온도(T[Lc])는 기온(T[Ac])과 유의성 있는 직선적인 상관관계를 보였으나[식 (16)], 토양 표면온도와 기온과의 차이(T[Sc-Ac])와 토양 표면온도와 배추 잎 표면온도와의 차이 (T[Sc-Lc])는 고도의 유의성 있는 직선적인 상관관계를 보였다[식 (17)]. 따라서 식 (16)에 의해 기온 한 변량을 이용하여 배추 잎 표면온도를 추정한 값(E[Lc]a)과 식 (17)에서 유도된 식 (18)에 의한 배추 잎 표면온도를 추정한 값(E[Lc] as)의 실측치에 대한 편차의 평균은 각각 2.238 및 1.134이었다. 이와 같은 결과로 볼 때 배추 잎 표면온도는 기온과 토양표면 온도의 두 변량을 이용하는 경우가 기온 한 변량을 이용하는 경우보다 배추 잎 표면온도의 실측치에 대한 편차가 더 작았다.

Table 6.

Correlation matrix for Chinese cabbage

$\[ \begin{array}{c}\mathrm{T}\left[\mathrm{Lc}\right]=0.7951\times \mathrm{T}\left[\mathrm{Ac}\right]-1.0388\\ \left(r={0.79}^{\mathrm{**}}\right)\end{array} \]$

(16)

$\[ \begin{array}{c}\mathrm{T}\left[\mathrm{Sc}-\mathrm{Lc}\right]=1.0074\times \mathrm{T}\left[\mathrm{Sc}-\mathrm{Ac}\right]+5.9849\\ \left(r={0.96}^{\mathrm{**}}\right)\end{array} \]$

(17)

$\[ \mathrm{T}\left[\mathrm{Lc}\right]=1.0074\times \mathrm{T}\left[\mathrm{Ac}\right]-0.0074\times \mathrm{T}\left[\mathrm{Sc}\right]-5.9849 \]$

(18)

이로 볼 때, 배추 잎 표면온도를 추정함에 있어, 기온의 한 변량을 이용하는 방법보다, 기온과 토양표면 온도의 두 변량을 이용하는 방법이 배추 잎 표면온도의 실측치에 대한 평균편차를 줄일 수 있다고 판단된다.

3.3.3 고추

3.3.3.1 고춧잎 표면온도 변화 양상

고추 정식 후 15일 경과일부터 104일 경과일까지 90일 간의 평균 온도를 볼 때(Fig. 11), 고춧잎 표면온도는 노지(BT[Lr]) 및 멀칭(MT[Lr])의 경우 기온(T[Ar])보다 각각 1.0℃ 및 0.3℃ 높았으며, 노지의 경우가 멀칭의 경우보다 0.7℃ 더 높았다(Table 7). 토양 또는 비닐 표면온도는 노지(BT[Sr]) 및 멀칭(VT[Sr])의 경우 기온(T[Ar])보다 각각 5.6℃ 및 9.5℃ 높았으며, 멀칭의 경우가 노지의 경우보다 4.88℃ 더 높았다(Table 7).

Table 7.

Air and surface temperature of soybean leaf and soil (unit : ℃)

Fig. 11.

Changes in air (T[air]) and surface temperature of red pepper leaf (T[L]) and soil (T[S]) [a], and air (T[air]) and surface temperature of red pepper leaf (T[L]) and vinyl (T[V]) [b].

또한, 멀칭의 경우를 노지의 경우와 비교하여 보면, 기온과 콩 잎 표면온도의 차이는 멀칭 경우(MT[Ar-Lr]) 노지의 경우(BT[(Ar-Lr]) 보다 0.7℃ 더 높았으며, 비닐 및 토양 표면온도와 기온의 차이는 멀칭의 경우(MT[Sr-Ar]) 노지의 경우(BT[(Sr-Ar])보다 4.9℃ 더 높았고, 비닐 및 토양과 고춧잎 표면온도의 차이는 멀칭의 경우(MT[Sr-Lr])는 노지의 경우(BT[(Sr-Lr])보다 5.6℃ 더 높았다(Table 7).

3.3.3.2 기온과 노지 고춧잎 및 토양 표면온도의 상관관계

고추 생육기간 중의 평균 기온과 고춧잎 및 토양 표면온도의 상호 상관계수(correlation coefficient)를 볼 때(Table 8.), 고춧잎 표면온도(BT[Lr])는 기온(T[Ar])과 유의성 있는 직선적인 상관관계를 보였으나[식 (19)], 토양 표면온도와 기온과의 차이(BT[Sr-Ar])와 토양 표면온도와 고춧잎 표면온도와의 차이(BT[Sr-Lr])는 고도의 유의성 있는 직선적인 상관관개를 보였다[식 (20)]. 따라서 식 (20)에 의해 기온 한 변량을 이용하여 고춧잎 표면온도를 추정한 값(E(BT[Lr]]a)과 식 (20)에서 유도된 식 (21)에 의한 고춧잎 표면온도를 추정한 값(E[BT[Lr]] as)의 실측치에 대한 편차의 평균은 각각 1.770 및 1.501이었다. 이와 같은 결과로 볼 때 고춧잎 표면온도는 기온과 토양 표면 온도의 두 변량을 이용하는 경우가 기온 한 변량을 이용하는 경우보다 고춧잎 표면온도의 실측치에 대한 편차가 더 작았다.

Table 8.

Correlation matrix for red pepper

$\[ \begin{array}{c}\mathrm{BT}\left[\mathrm{Lr}\right]=0.7139\times \mathrm{T}\left[\mathrm{Ar}\right]+8.309\\ \left(r={0.57}^{\mathrm{**}}\right)\end{array} \]$

(19)

$\[ \begin{array}{c}\mathrm{BT}\left[\mathrm{Sc}-\mathrm{Lr}\right]=0.6975\times \mathrm{BT}\left[\mathrm{Sr}-\mathrm{Ar}\right]+0.7042\\ \left(r={0.84}^{\mathrm{**}}\right)\end{array} \]$

(20)

$\[ \mathrm{BT}\left[\mathrm{Lr}\right]=0.6975\times \mathrm{T}\left[\mathrm{Ar}\right]+0.3025\times \mathrm{T}\left[\mathrm{Sr}\right]-0.7042 \]$

(21)

이로 볼 때, 고춧잎 표면온도를 추정함에 있어, 기온의 한 변량을 이용하는 방법보다, 기온과 토양표면 온도의 두 변량을 이용하는 방법이 고춧잎 표면온도의 실측치에 대한 편차를 줄 일 수 있다고 판단된다.

3.3.3.3 기온과 멀칭 고춧잎 및 비닐 표면온도의 상관관계

비닐 멀칭 고추 생육기간 중의 평균 기온과 고춧잎 및 비닐 표면온도의 상호 상관계수(correlation coefficient)를 볼 때(Table 9), 고춧잎 표면온도(VT[Lr])는 기온(T[Ar])과 유의성 있는 직선적인 상관관계를 보였으나[식 (22)], 토양 표면온도와 기온과의 차이(VT[Vr-Ar])와 토양 표면온도와 고춧잎 표면온도와의 차이(VT[Vr-Lr])는 고도의 유의성 있는 직선적인 상관관계를 보였다[식 (23)]. 따라서 식 (22)에 의해 기온 한 변량을 이용하여 고춧잎 표면온도를 추정한 값(E(VT[Lr]]a)과 식 (23)에서 유도된 식 (24)에 의한 고춧잎 표면온도를 추정한 값(E[VT[Lr]]as)의 실측치에 대한 편차의 평균은 각각 1.263 및 1.404이었다. 이와 같은 결과로 볼 때 멀칭 고춧잎 표면온도는 노지 고추와 달리, 기온과 토양표면 온도의 두 변량을 이용하더라도 기온 한 변량을 이용하는 경우보다 멀칭 고춧잎 표면온도의 실측치에 대한 편차가 감소하지 않았다.

Table 9.

Correlation matrix for red pepper

이와 같은 결과는 토양과 비닐 표면에서의 열 이동 기작이 서로 다른 것에 기인한다고 사료된다.

$\[ \begin{array}{c}\mathrm{VT}\left[\mathrm{Lr}\right]=0.49\times \mathrm{T}\left[\mathrm{Ar}\right]+13.349\\ \left(r={0.55}^{\mathrm{**}}\right)\end{array} \]$

(22)

$\[ \begin{array}{c}\mathrm{VT}\left[\mathrm{Vr}-\mathrm{Lr}\right]=1.019\times \mathrm{VT}\left[\mathrm{Vr}-\mathrm{Ar}\right]-0.4918\\ \left(r={0.84}^{\mathrm{**}}\right)\end{array} \]$

(23)

$\[ \mathrm{VT}\left[\mathrm{Lr}\right]=1.019\times \mathrm{T}\left[\mathrm{Ar}\right]-0.019\times \mathrm{T}\left[\mathrm{Vr}\right]+0.4918 \]$

(24)

이로 볼 때, 멀칭 재배 고춧잎 표면온도는 기온을 이용하여 추정할 수 있다고 사료된다.

4. 결 론

본 연구는 2014년 4월 하순부터 9월 하순까지 수원에서 관개 조건 콩, 한발조건 콩, 배추, 노지 고추 및 비닐멀칭 고추를 재배하면서, 기온과 작물 잎 및 토양의 표면온도를 monitoring하여 이들 온도의 일중 변화 양상 및 작물 생육기간 동안의 온도 변화 양상과 온도 요인 별 상호 관계를 분석한 결과는 다음과 같다.

첫째, 시기별 기온에 대한 scale factor[Tsc]의 일중 변화 양상은 아래 식 (1)과 같이 일중 시각(X: E & E time)에 대한 sine 함수로 나타낼 수 있었으며, 이 식의 계수 C 값은 시기별 평균기온과 고도의 유의성 있는 직선적인 정의 상관을 보였다.

따라서 scaling technique과 시기별 일 평균기온(Tavg), 최고기온(Tm) 및 최저기온(Tn)의 값을 이용하여 식 (2)에 의해 시기별 일중시각(X)별 기온을 추정(E[Ti])할 수 있다.

둘째, 작물별 잎 표면온도에 대한 scale factor의 일중변화 역시 식 (1)과 같이 일중 시각(X)에 대한 sine 함수로 나타낼 수 있었으나, 콩 및 멀칭 고추는 over estimation, 배추 및 노지 고추는 under estimation 되는 경향을 보였다. 또한 2014년 6월 24일의 작물별 일평균 잎 표면온도는 노지 고추 > 멀칭 고추 > 한발 콩 > 관개 콩 > 배추 순이었다.

셋째, 작물별 재배 기간 중 평균 잎 표면온도는 배추와 관개 및 한발 콩의 경우는 기온보다 낮았으며, 노지 및 멀칭 고추의 경우는 기온보다 높았다. 또한 작물별 재배 기간 중 기온과 작물 잎 표면온도, 토양 및 멀칭비닐 표면온도의 상호상관관계에 근거하여 작물의 잎 표면온도를 추정할 경우, 멀칭 고추와 관개 및 한발 콩의 경우는 기온을 이용하여 가능하였으나, 배추와 노지 고추의 경우는 기온과 토양표면 온도의 두 변량을 이용하는 경우가 기온 한 변량을 이용하는 경우보다 작물 잎 표면온도의 실측치에 대한 편차가 더 작았다.

본 연구는 위 결과와 함께 다음과 같은 시사점을 준다. 비닐 멀칭 고추의 경우, 기온과 토양표면 온도의 두 변량 이용 경우가 기온 한 변량 이용 경우보다 고춧잎 표면온도의 추정치와 실측치간 편차가 더 컸었다. 따라서 금후 토양 및 비닐 표면에서의 열 이동 기작 차이에 대한 연구가 필요하다고 사료된다.

또한 scale factor를 이용한 시기별 일중시각별 기온을 추정하는 방법과 작물별 잎 표면온도의 변화 양상을 구명한 본 연구결과는, 온도 등 기상자료를 이용한 작물 수량 예측 모형의 입력자료 산정 등에 활용될 수 있다.

요 약

기후변화와 기상조건의 영향을 가장 많이 받는 분야는 농업이며, 특히 온도는 작물 생육에 영향을 미치는 가장 중요한 요인 중 하나이다. 본 연구는 수원에서 관개 조건 콩, 한발조건 콩, 배추, 노지 고추 및 비닐멀칭 고추 등 5개 작물에 대하여 기온과 작물 잎 및 토양의 표면온도를 monitoring 하여 이들 온도의 일중 변화 양상과 생육기간 동안의 온도 변화 양상 및 온도 요인 별 상호관계를 분석하였다. 시기별 기온과 작물 잎 및 토양 표면온도에 대한 scale factor[Tsc]의 일중 변화 양상은 [Tsc]=0.5×sin(X+C)+0.5와 같이 일중 시각(X : E&E time)에 대한 sine 함수로 나타낼 수 있었으며, scaling technique과 시기별 일 평균기온(Tavg), 최고기온(Tm) 및 최저기온(Tn)의 값을 이용하여 아래 식에 의해 시기별 일중시각(X)별 기온을 추정(E[Ti])할 수 있다. E[Ti]=Tn+(Tm-Tn)×[0.5×sin {X+(9.646 Tavg+703.65) }+0.5]. 또한 2014년 6월 24일의 작물별 일평균 잎 표면온도는 노지 고추 > 멀칭 고추 > 한발 콩 > 관개 콩 > 배추 순이었다. 작물의 잎 표면온도를 추정할 경우, 멀칭 고추와 관개 및 한발 콩의 경우는 기온을 이용하여 가능하였으나, 배추와 노지 고추의 경우는 기온과 토양표면 온도의 두 변량을 이용하는 경우가 기온 한 변량을 이용하는 경우보다 작물 잎 표면온도의 실측치에 대한 편차가 더 작았다. Scale factor를 이용한 시기별 일중시각별 기온을 추정하는 방법과 작물별 잎 표면온도의 변화 양상을 구명한 본 연구결과는, 온도 등 기상자료를 이용한 작물 수량 예측 모형의 입력자료 산정 등에 활용 될 수 있다.

Acknowledgments

본 논문은 농촌진흥청 농업공동연구사업(세부과제번호: PJ-009222022015)의 지원에 의해 이루어진 것임.
